（一）技術說明
1、發光工藝滿足國家標準《LED主動發光道路交通標志》（GB/T31446-2015）的技術標準。
2、工藝說明：根據標志設計圖案，在版面中圖形、符號等輪廓上嵌入LED發光點陣，形成超強遠距離線型發光效果，并具備穿透海面霧體的光強，滿足船舶對標志關鍵信息的遠距離視認、識別，按照指示要求安全通過橋涵。
3、標志連接結構件依據國家標準GB/T23827《道路交通標志板及支撐件》相關要求，適合海面耐腐蝕環境，逆反射材料執行國家標準GB/T18833《道路交通反光膜》。
4、發光標志四周封裝采用鋁合金型材，轉角采用圓弧彎頭連接，標志整體厚度≤60mm（不含背板扣件），防水防塵措施等級符合IP65要求。
5、標志版面的LED安裝圓孔采用激光數控設備打孔，圓孔直徑規則規律無偏差偏位，打孔處反光膜邊緣應平滑整齊無毛刺。
6、單粒LED在額定電流時的法向發光強度：紅色≥5000mcd,黃色≥3000mcd，白色≥6000mcd；LED半強角θ1/2≥12.5度。
7、光控程序：外接全電源時，能根據周圍光照變化，自動開啟/關閉標志發光單元。
8、供電系統及配置：
（1）接入電網供電時，輸入電壓220V，輸出電壓24V。
（2）采用太陽能供電時，滿足設計要求。
9、根據使用環境條件，防雷、防觸漏電保護裝置，接線電纜無裸露，制造商標識清晰。
10、功能優勢：光穿透率強，可設置為閃爍狀態，警示效果極佳，特別是黃色燈管，在霧霾、惡劣天氣中，具備很強的視認性。

11、版面包括：航道通航標志、航道禁航標志、航道橋梁警示標志等。

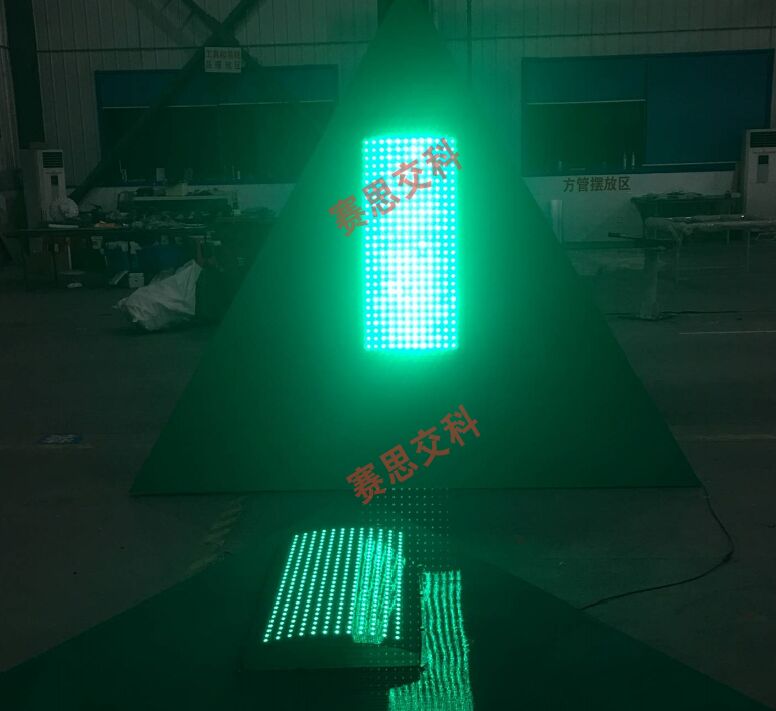

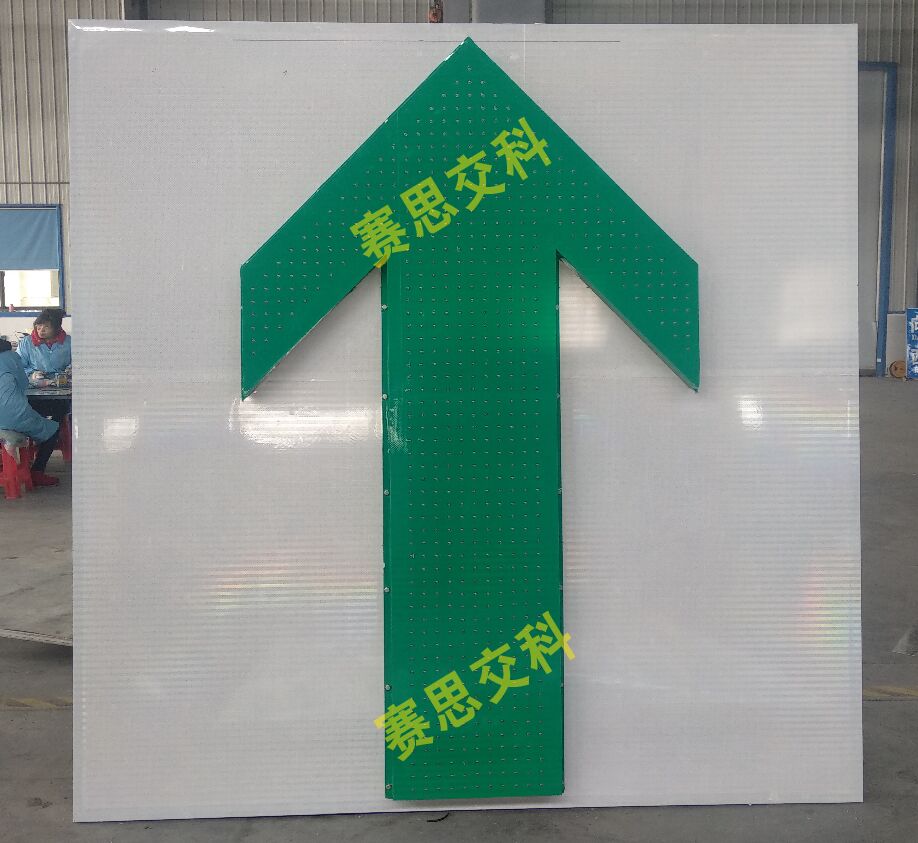

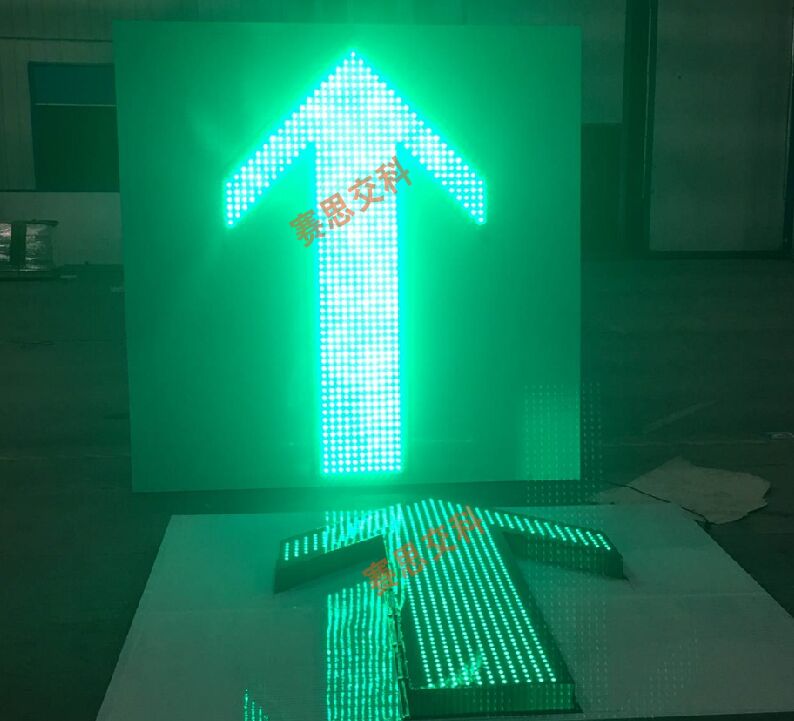

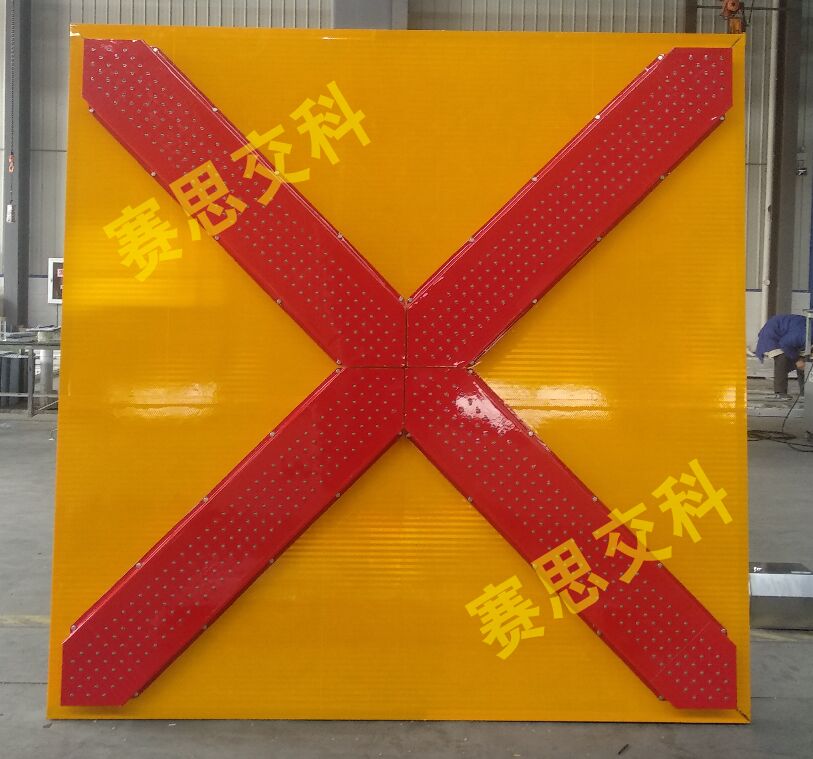

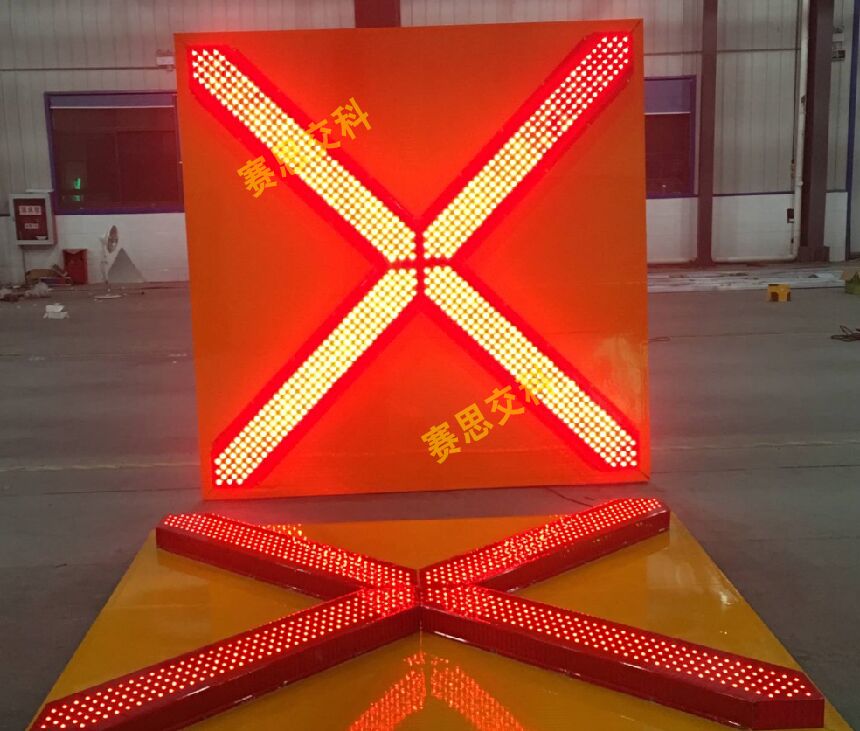

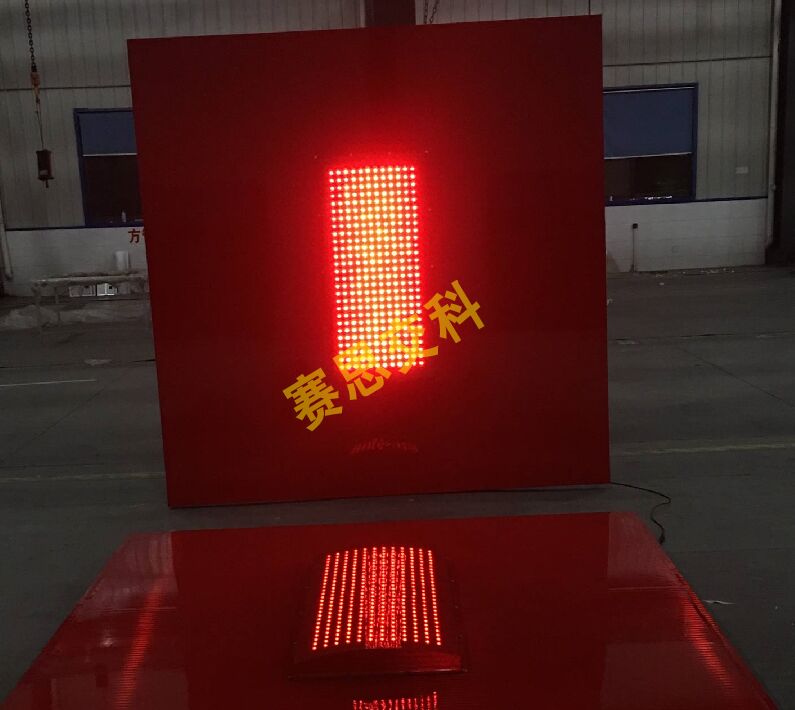

（二）參考照片
